Датчик сообщает блоку управления о состоянии узла. У одних датчиков есть отдельные питание, масса и сигнальный провод; у других принцип подключения иной. Поэтому напряжение на одном контакте ещё не доказывает, что блок получает правильные данные. В предыдущей части цикла мы разобрали опорное питание. Теперь важно отделить его от самого сигнала: источник питания может быть исправен, а провод до блока — повреждён или иметь плохой контакт.
Какой сигнал ожидает блок
Сигнал не всегда означает одно постоянное напряжение. Например, датчик положения распредвала на эффекте Холла формирует последовательность переключений, связанную с вращением вала. Другие датчики меняют напряжение плавно, а некоторые передают данные цифровым способом. Нормальную форму и уровни определяют схема и документация конкретной системы. Нельзя переносить «типичные пять вольт» с одного датчика на все остальные и оценивать быстрое переключение только бытовым мультиметром.
Почему ошибка указывает на цепь, а не только на датчик
Разъём может окислиться, провод оборваться внутри изоляции, замкнуться на массу или соседнюю цепь. Плавающий контакт иногда проявляется только после нагрева, вибрации или влаги. Механическая проблема задающего элемента тоже способна изменить форму сигнала. Блок видит результат на своём входе, но запись ошибки сама по себе не различает все эти причины. HELLA отдельно рекомендует проверять соединения, проводку, питание и форму сигнала для датчика распредвала.
Как сервис сужает поиск

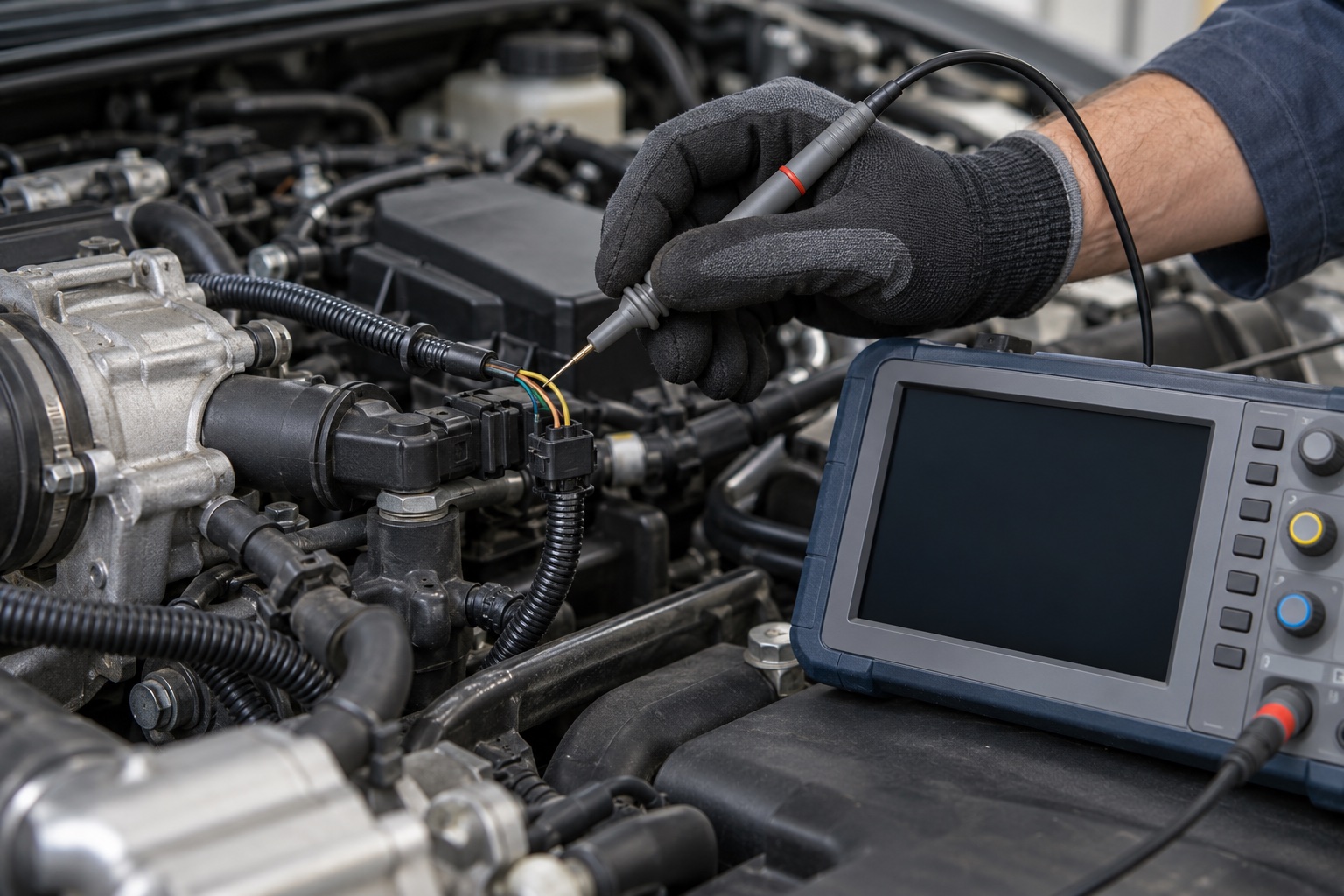

Сначала сохраняют код и условия возникновения, сопоставляют живые данные с поведением автомобиля. Затем по штатной схеме определяют тип датчика и контакты, осматривают разъёмы, жгут и крепление. Подходящим прибором сравнивают питание, массу и сигнал в разрешённых производителем точках; для быстрого импульсного сигнала используют осциллограф. Если форма сигнала есть у датчика, но не подтверждается у блока, причина может находиться в проводке. Если сигнала нет уже на выходе датчика, прежде исключают питание, массу и механический задающий элемент. Конкретную процедуру выбирает специалист: неверное измерение способно повредить электронный узел.
Связь с циклом. После точек массы и опорного питания эта проверка завершает базовую цепочку «питание — масса — сигнал». Для подбора датчика нужны код системы и официальный каталог, не только формулировка ошибки.
Первоисточники
- HELLA — Camshaft position sensor: function and troubleshooting. Дата публикации: не указана. Проверено 30.10.2026.
- HELLA — Sensors meet actuators. Дата публикации: не указана. Проверено 30.10.2026.
