Многим автомобильным датчикам для работы требуется питание от электронного блока. Для некоторых цепей блок формирует стабильное опорное напряжение, а датчик возвращает сигнал, по которому определяется измеряемая величина. Это удобно представить как три разных пути: питание, общий провод и сигнал. Однако число проводов и напряжение у конкретного датчика задаёт схема автомобиля. Нельзя считать все датчики «пятивольтовыми».
Почему возникает ошибка цепи
Если напряжение питания не соответствует ожидаемому, блок может записать код неисправности опорной цепи или неправдоподобного сигнала. Причиной бывает обрыв проводника, повреждение разъёма, короткое замыкание, плохая масса, сам датчик или питание блока управления. Код описывает обнаруженное электрическое состояние, а не автоматически называет деталь для замены. В некоторых схемах несколько потребителей связаны с одной питающей ветвью; это проверяют только по заводской электросхеме данной модели.
Что сопоставляет сервис

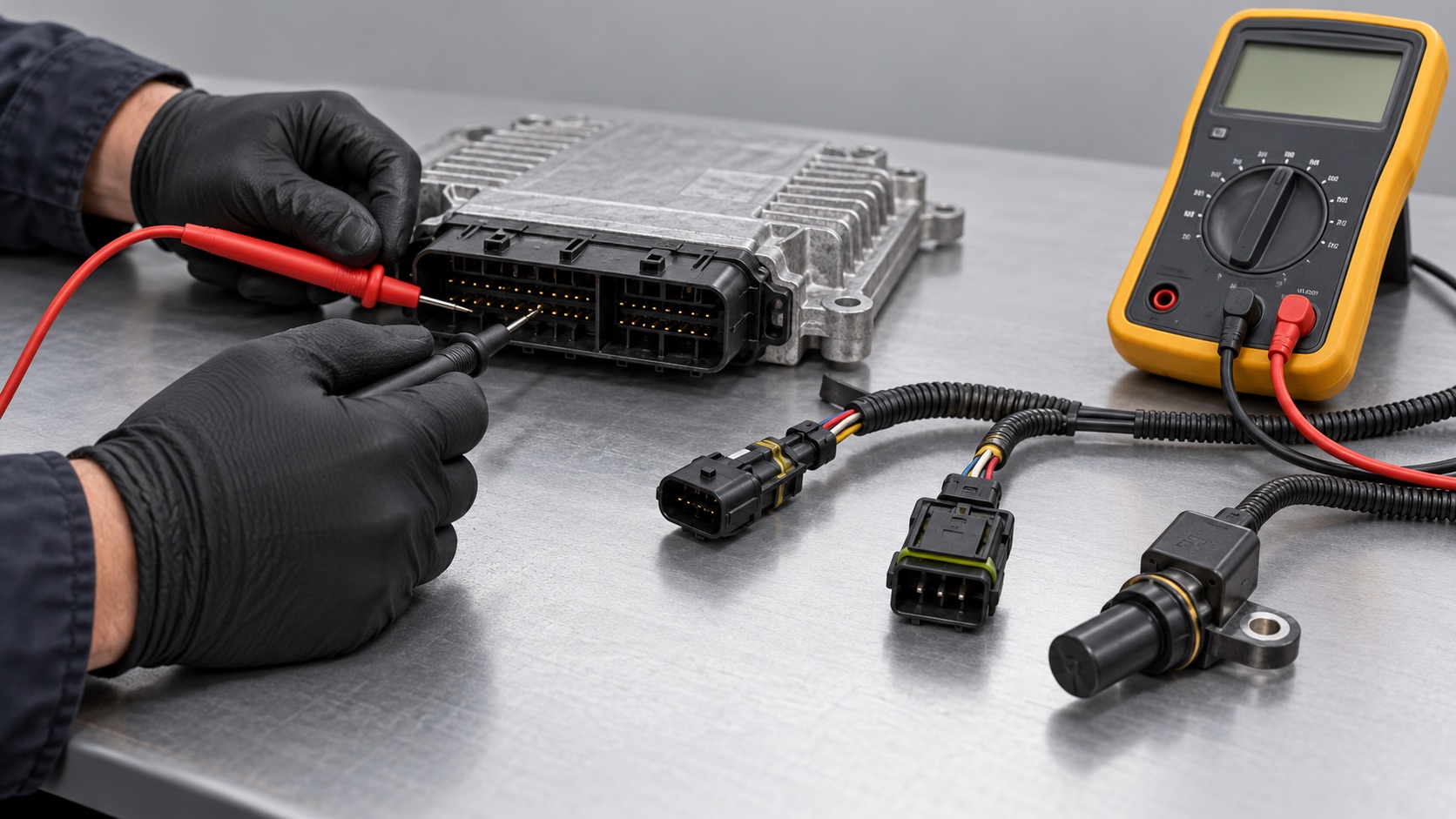

Сначала фиксируют код и условия его появления, затем определяют по схеме назначение контактов. Специалист сравнивает напряжение на питающем выводе датчика, состояние массы и изменение сигнала при штатной работе системы. В техническом материале HELLA для одного датчика температуры приведён пример питания около 5 В, но это пример конкретной конструкции, не универсальная норма. Если напряжение отсутствует, проверка продолжается по проводке и питанию блока; подмена датчика без этих проверок не объяснит причину.
Что важно владельцу
Сообщение сразу о нескольких датчиках не означает, что все они вышли из строя одновременно. Полезно передать сервису условия появления ошибки, поведение автомобиля и историю недавних работ с проводкой. Не стоит проверять неизвестные контакты случайным подачей напряжения или замыканием: электронные входы можно повредить. После ремонта специалист повторяет измерения и убеждается, что код не возвращается в исходных условиях. Подбор датчика выполняют по официальному каталогу и исполнению автомобиля.
Первоисточники
- HELLA — Engine Coolant Temperature Sensor, testing. 2022. Проверено 29.10.2026.
- HELLA — Earth (31): troubleshooting. Дата публикации: не указана. Проверено 29.10.2026.
