Электрической цепи нужен обратный путь к источнику питания. В 12-вольтовой сети эту роль часто выполняют проводники и металлические части кузова или двигателя, соединённые с отрицательным выводом батареи. Место крепления проводника называют точкой массы. Оно кажется пассивной деталью, но ослабленный или окисленный контакт может изменить работу света, стартера, датчиков и блоков управления.
Откуда берётся падение
Даже проводник имеет сопротивление, а загрязнение и коррозия добавляют его в месте соединения. Пока ток невелик, неисправность может не проявляться. При включении нагрузки часть напряжения теряется на плохом контакте, и потребителю достаётся меньше. Поэтому измерение напряжения на батарее в покое не заменяет проверку цепи в условиях, когда симптом возникает. Следы ржавчины, нагрева или ослабленный крепёж — повод осмотреть соединение, но не окончательный диагноз.
Как сервис сравнивает участки

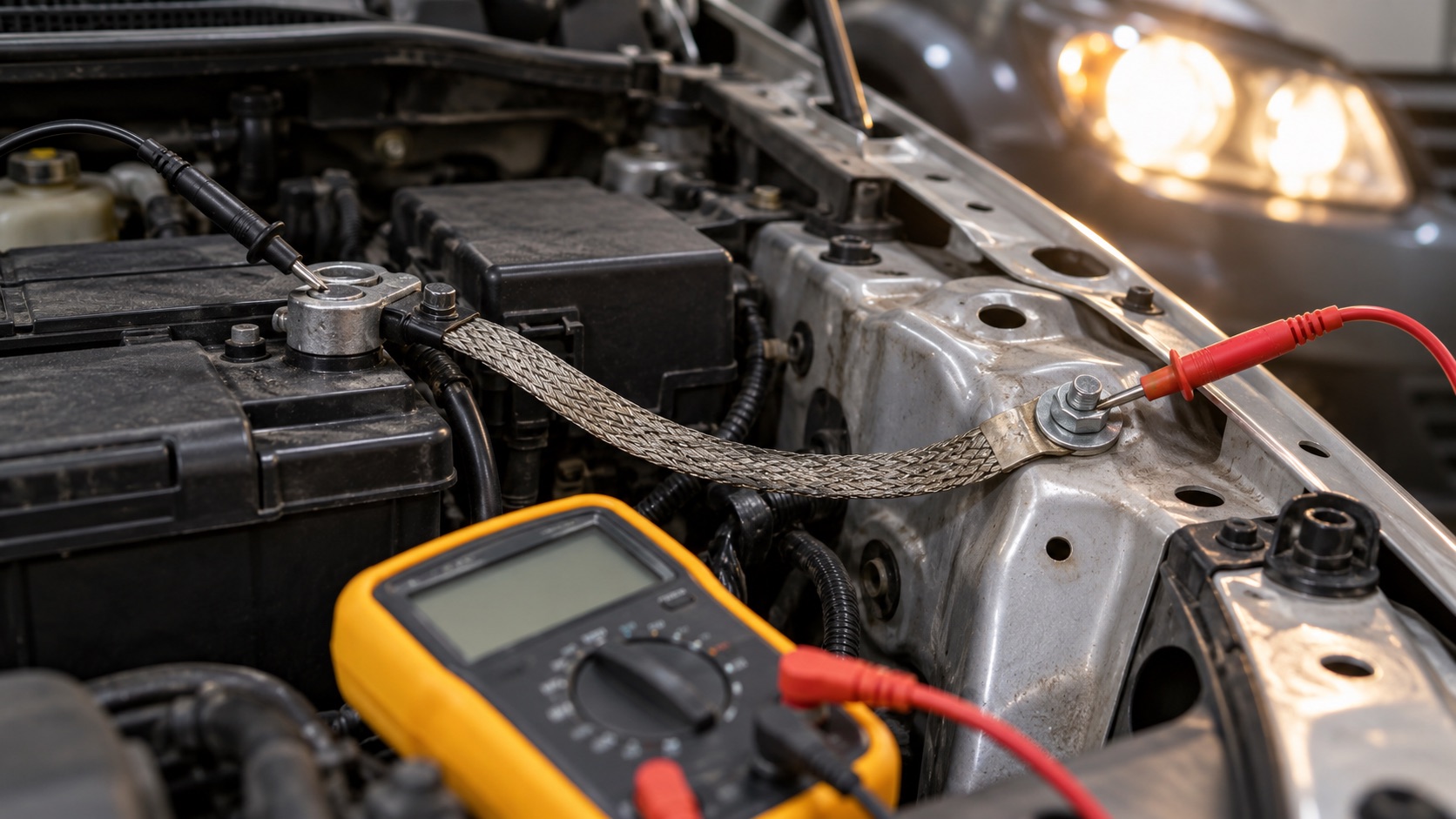

Специалист сначала записывает жалобу и условия: при пуске, включении фар, вентилятора или другой нагрузки. Затем измеряет разность потенциалов между двумя точками обратного пути при работающем потребителе. Сравнение соседних участков показывает, где возникает потеря. Значения и допустимые пределы берут из схемы и документации конкретного автомобиля; цифру из чужого примера нельзя переносить на любую модель. Отдельно проверяют питание, потому что слабая батарея или проблема на плюсовой стороне дают похожие признаки.
Почему нельзя менять блок наугад
Блок управления может записать ошибку датчика, если его собственная масса нестабильна. У одного нарушения тогда оказываются несколько внешне несвязанных симптомов. Перед заменой электронного узла сервис проверяет питание и обратный путь, состояние разъёмов и крепежа, а после устранения дефекта повторяет проверку под той же нагрузкой. Разборка соединения, очистка и защита контакта выполняются по сервисной документации, чтобы сохранить надёжность крепления и не повредить проводник.
Первоисточники
- HELLA — Earth (31): troubleshooting. Дата публикации: не указана. Проверено 28.10.2026.
