Датчик превращает физическую величину — например, положение, давление или температуру — в сигнал для электронного блока. Но блок видит результат всей цепи: механическое воздействие, сам чувствительный элемент, питание, массу, разъём и проводку. Поэтому запись об ошибке сигнала не доказывает неисправность корпуса датчика.
Проверка начинается с условий
Сначала фиксируют симптом и режим, в котором он появляется. Затем осматривают место установки: нет ли сломанного крепления, влаги, следов ремонта, натяжения жгута или неплотно вставленной колодки. Сканер показывает сохранённые коды и доступные измеренные значения. Они помогают понять, меняется ли сигнал при изменении измеряемой величины, но интерпретировать его нужно по схеме и сервисной информации конкретного автомобиля.
Питание, масса и выход
У датчиков бывают разные схемы: некоторые имеют три провода, другие два или больше, цифровую связь либо отдельный нагреватель. Для трёхпроводного аналогового примера мастер проверяет питание, качество массы и выходной сигнал. Отсутствие питания может быть связано с предохранителем, блоком или жгутом; неправдоподобное значение — с обрывом, коротким замыканием или механической проблемой. Нельзя переносить распиновку и опорное напряжение с одного датчика на другой.
Когда менять деталь

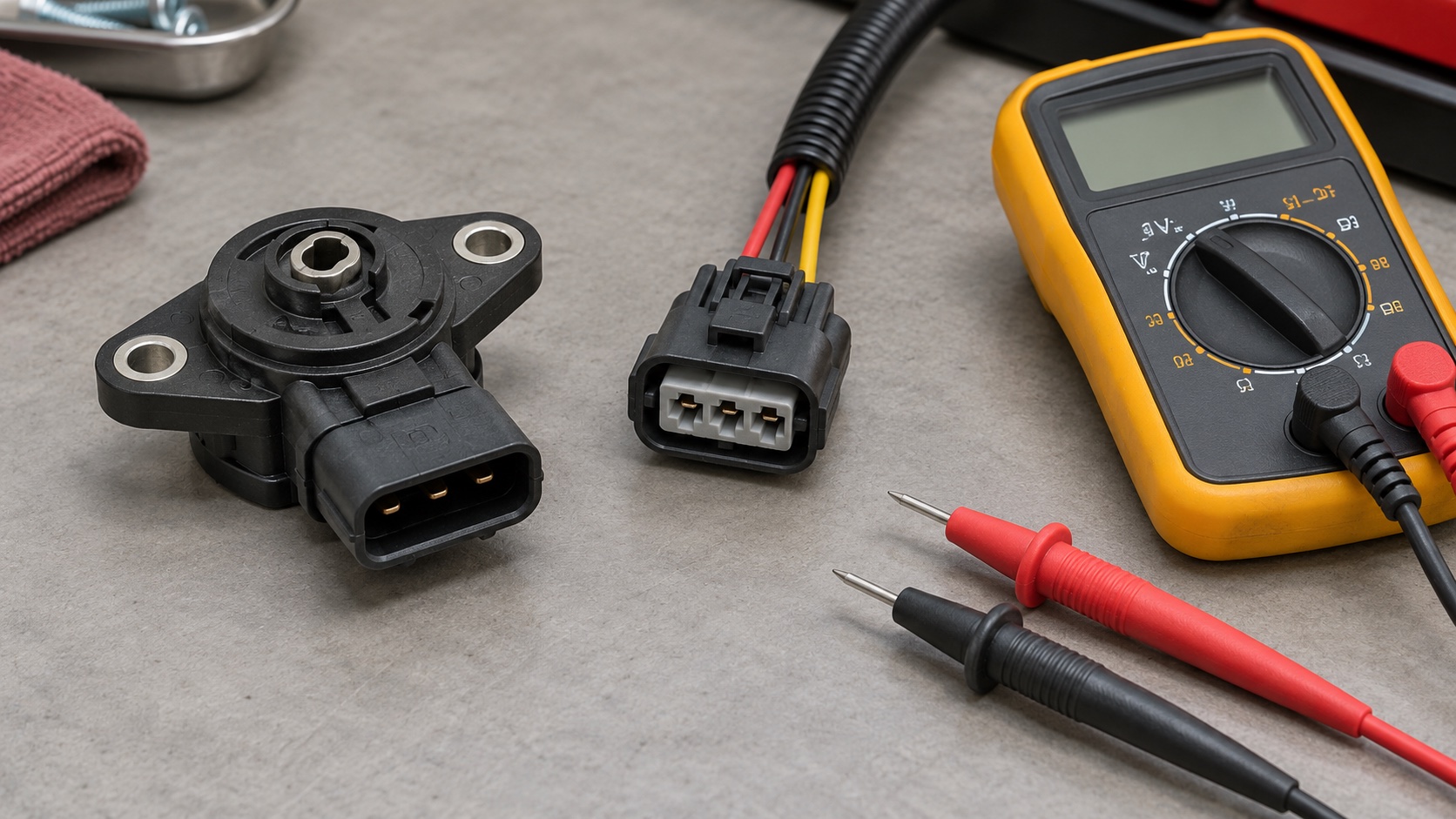

Решение о замене принимают после подтверждения, что цепь питания и масса исправны, установка правильная, а выход датчика при заданных условиях не соответствует документации. Если новый датчик требует базовой настройки или калибровки, её выполняют предусмотренным прибором. После ремонта повторяют проверку в исходных условиях. Мультиметр на изображении показан как инструмент профессиональной диагностики, а не как универсальная схема подключения.
Профессиональная сноска. Слабый контакт в разъёме может проявляться только при вибрации или влаге; статическое измерение без нагрузки не всегда выявляет причину.
Первоисточники
- HELLA — Accelerator pedal sensor: function and design. Дата публикации: не указана. Проверено 18.10.2026.
- HELLA — Ultrasonic oil level sensor. Дата публикации: не указана. Проверено 18.10.2026.
