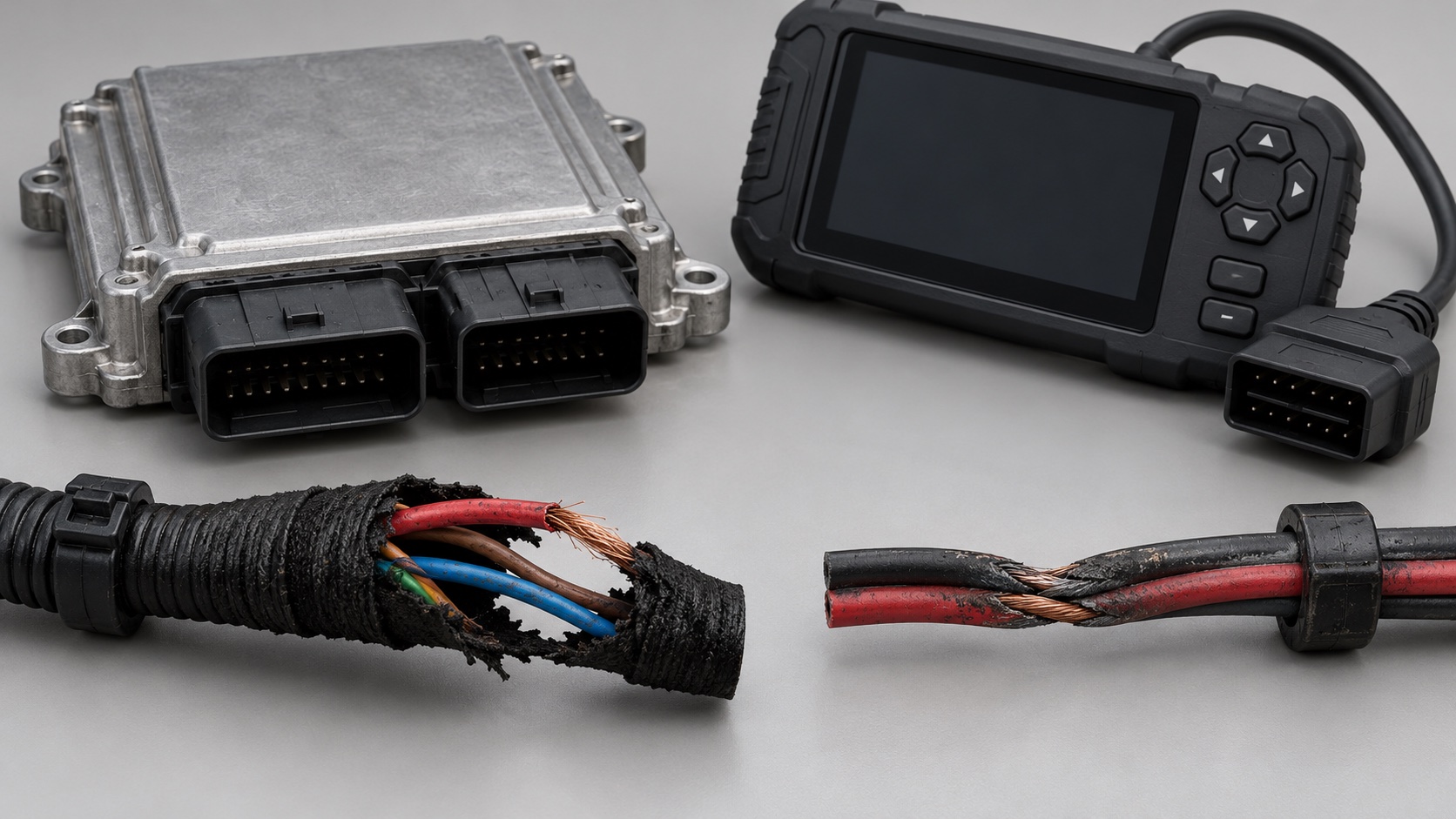

Блок управления получает сигналы датчиков через проводку и сравнивает их с допустимым для текущего режима поведением. Запись «обрыв», «замыкание» или «неправдоподобный сигнал» сообщает, какое отклонение заметила электроника. Она не всегда сообщает, где именно оно возникло. Между чувствительным элементом и входом блока есть разъём, провод, питание и масса.
Три разных наблюдения
При обрыве соединение теряется: в зависимости от схемы вход может принять крайнее значение или перестать изменяться. При замыкании провод оказывается связан с массой, питанием либо соседней цепью. «Неправдоподобно» означает, что численно допустимый сигнал не согласуется с условиями работы или другим измерением. В одном автомобиле блок способен различать эти варианты, в другом формулировки кодов и стратегия обнаружения будут иными.
Почему исправная деталь тоже попадает под подозрение
Окисление контакта, влага, повреждение изоляции, слабая фиксация разъёма и общий сбой питания могут имитировать неисправность датчика. Например, контроль температуры охлаждающей жидкости зависит не только от терморезистора, но и от его соединения с блоком. На датчике кислорода ошибку сигнала также могут сопровождать нарушения в цепи нагревателя. Поэтому один код нельзя автоматически переводить в заказ новой детали.
Логика проверки
Специалист сохраняет код и условия его появления, читает текущие данные и сравнивает их с физической ситуацией. Затем проверяет схему именно этого автомобиля: питание, массу, целостность проводов и реакцию сигнала. Проверка под нагрузкой и осторожное шевеление жгута иногда помогают выявить прерывистый контакт. Значения, точки измерения и допустимые диапазоны берут из сервисной документации. Подстановка деталей наугад и стирание кодов до записи условий затрудняют поиск причины.
Это учебная схема рассуждения, а не инструкция по подключению прибора к произвольному контакту. Ошибка в выборе вывода может повредить электронику.
Первоисточники
- HELLA — Coolant temperature sensor: Function, testing and troubleshooting. Дата публикации: не указана. Проверено 22.10.2026.
- HELLA — Test lambda sensor: Causes, diagnosis and troubleshooting. Дата публикации: не указана. Проверено 22.10.2026.
