Электронный блок автомобиля принимает сигналы датчиков, обрабатывает их и управляет исполнительными механизмами. Для работы ему нужны подходящее питание, надёжная масса и исправная связь с другими блоками. Когда напряжение на его входе падает во время запуска или включения нагрузки, блок может перезагрузиться, пропасть из диагностики или записать ошибку связи. Такой код сам по себе не доказывает поломку блока.
Где возникает потеря напряжения
Ток проходит от 12-вольтовой батареи через соединения, предохранители, реле и проводку к потребителю, затем возвращается через точки массы. Слабый контакт, коррозия, ослабленный крепёж или повреждённая жила создают сопротивление. Под нагрузкой на таком участке появляется падение напряжения. Поэтому измерение без нагрузки может выглядеть нормальным, хотя при включении потребителя питание у блока уже недостаточно.
Как специалист строит проверку

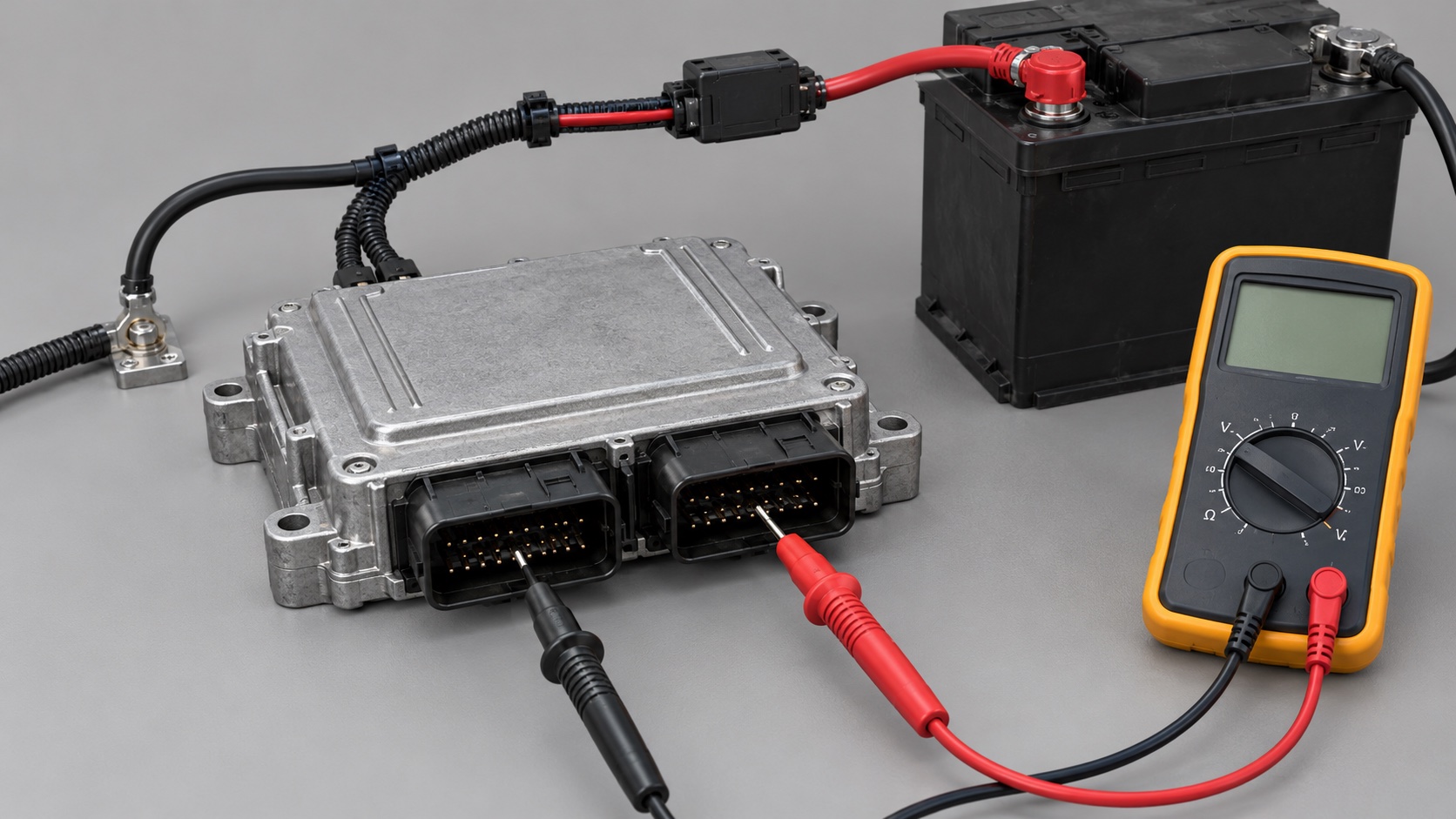

Сначала он выясняет, при каких условиях проявился сбой: после стоянки, при пуске, на кочках или вместе с работой мощного потребителя. Затем сравнивает состояние батареи, зарядки и напряжение непосредственно у блока по схеме конкретного автомобиля. Положительную цепь и массу проверяют отдельно, в рабочем режиме, с учётом штатных допусков. Осматривают разъёмы на влагу, окисление и повреждение уплотнений; только затем оценивают сам блок и сеть обмена данными.
Почему важна последовательность
Одновременно появившиеся ошибки нескольких систем чаще требуют проверки общего питания или массы. Разовый код после глубокой разрядки и постоянный отказ при исправной батарее — разные ситуации. Сбрасывание ошибок без записи условий появления лишает мастера полезной информации. Замена блока до проверки питания может не устранить первопричину и создать задачу программирования нового узла.
Этот порядок описывает логику диагностики, а не универсальные значения напряжения или распиновку: они задаются документацией автомобиля. Для работы с электрическими цепями используют подходящие измерительные приборы и защищают разъёмы от повреждения.
Первоисточники
- HELLA — Earth (31) – troubleshooting. Дата публикации: не указана. Проверено 21.10.2026.
- HELLA — Service work on the charging system. Дата публикации: не указана. Проверено 21.10.2026.
- Bosch Mobility — Electronic battery sensor. Дата публикации: не указана. Проверено 21.10.2026.
