Ступичный подшипник позволяет колесу вращаться относительно неподвижного поворотного кулака или балки и воспринимает нагрузки от дороги. Он работает рядом с тормозным диском, приводным валом и датчиком скорости колеса. Поэтому гул у колеса нельзя приписывать подшипнику без проверки шин, тормоза и подвески.
Что внутри

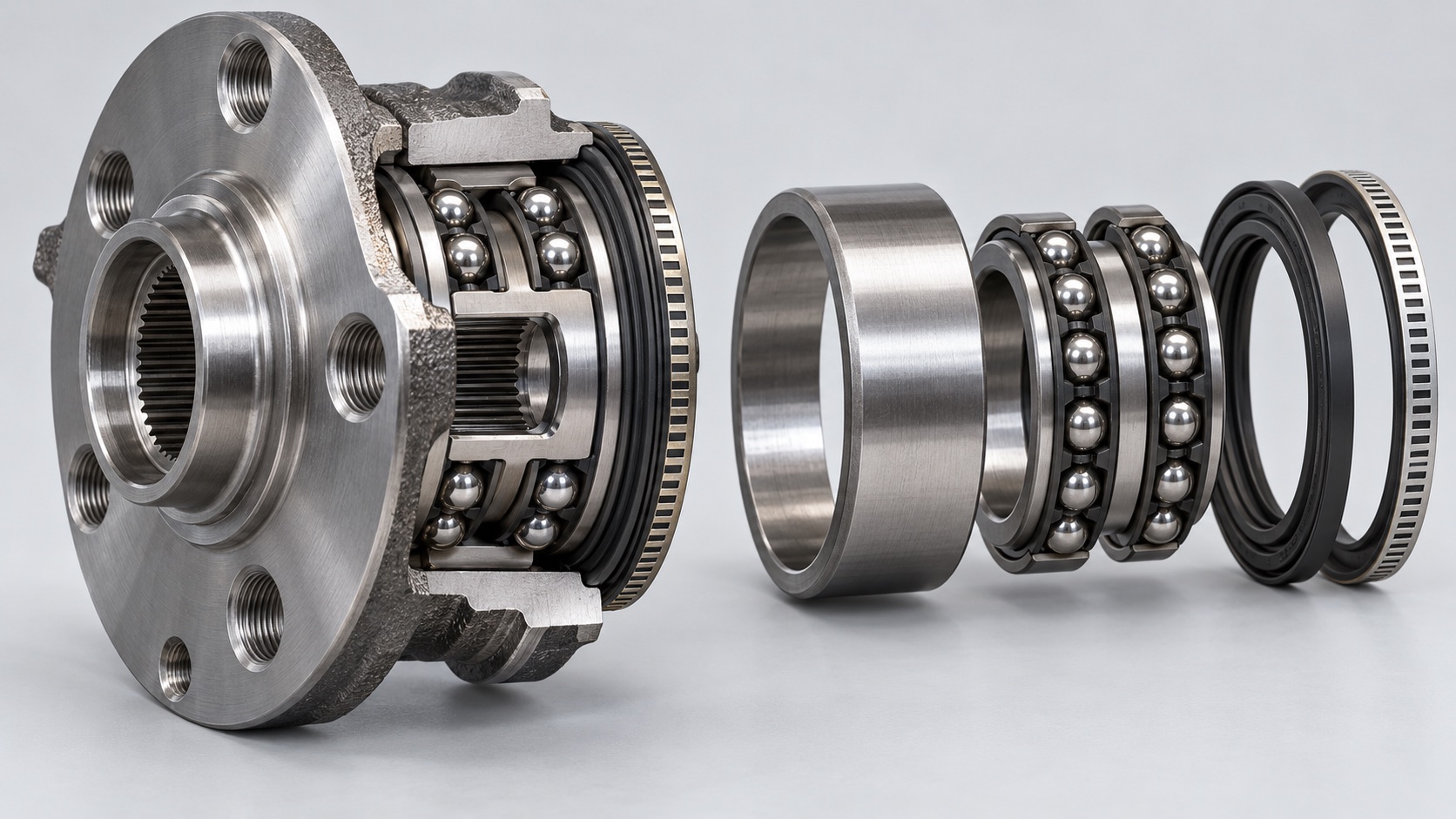

В распространённом компактном узле тела качения идут между внутренними и наружными дорожками. Сепаратор удерживает их с нужным расстоянием, смазка снижает трение, а уплотнения ограничивают попадание воды и грязи. В двухрядной конструкции ряды воспринимают нагрузки разных направлений. Ступичный фланец может быть отдельной деталью или частью собранного модуля. На иллюстрации показан условный разрез одного семейства конструкций, а не универсальный узел.
Какие варианты встречаются
Существуют отдельные подшипники, подшипники с интегрированным фланцем и готовые ступичные модули. В части конструкций энкодер скорости колеса встроен в уплотнение подшипника; в других импульсное кольцо находится на диске, ступице или приводе. Официальная техническая документация описывает также тормозной диск с уже установленным подшипником и кольцом. Эти варианты не взаимозаменяемы по внешнему сходству: положение чувствительного элемента и способ крепления важны для сигнала ABS.
Как подбирают
Сверяют VIN и официальную спецификацию узла, ось и сторону, посадочные размеры, тип фланца, число и расположение крепёжных отверстий, наличие и сторону энкодера, состав комплекта и применяемый датчик. Нельзя определять совместимость только по диаметру наружного кольца. При ремонте проверяют посадочное место, крепёж, уплотнение и соседние элементы. Порядок запрессовки и затяжки берут только из документации конкретного автомобиля: неверное усилие может повредить дорожки и энкодер.
Профессиональная сноска. Если после замены загорелась ABS, сначала проверяют ориентацию энкодера и сигнал датчика по процедуре автомобиля; новый датчик не считается причиной автоматически.
Первоисточники
- HELLA — Brake discs with wheel bearing and impulse ring. Дата публикации: не указана. Проверено 24.10.2026.
- HELLA — Check and change ABS and wheel speed sensors. Дата публикации: не указана. Проверено 24.10.2026.
- ZF Aftermarket — Disc brake systems. Дата публикации: не указана. Проверено 24.10.2026.
