Рулевой механизм передаёт движение к поворотным кулакам через тяги. В распространённой схеме с рейкой внутренняя осевая тяга соединена с рейкой, а наружный наконечник — с поворотным кулаком. Шарниры позволяют колесу перемещаться вместе с подвеской и при этом сохранять управление направлением. Это детали рулевого привода; шаровая опора рычага подвески выполняет другую работу.
Два шарнира в одной цепи

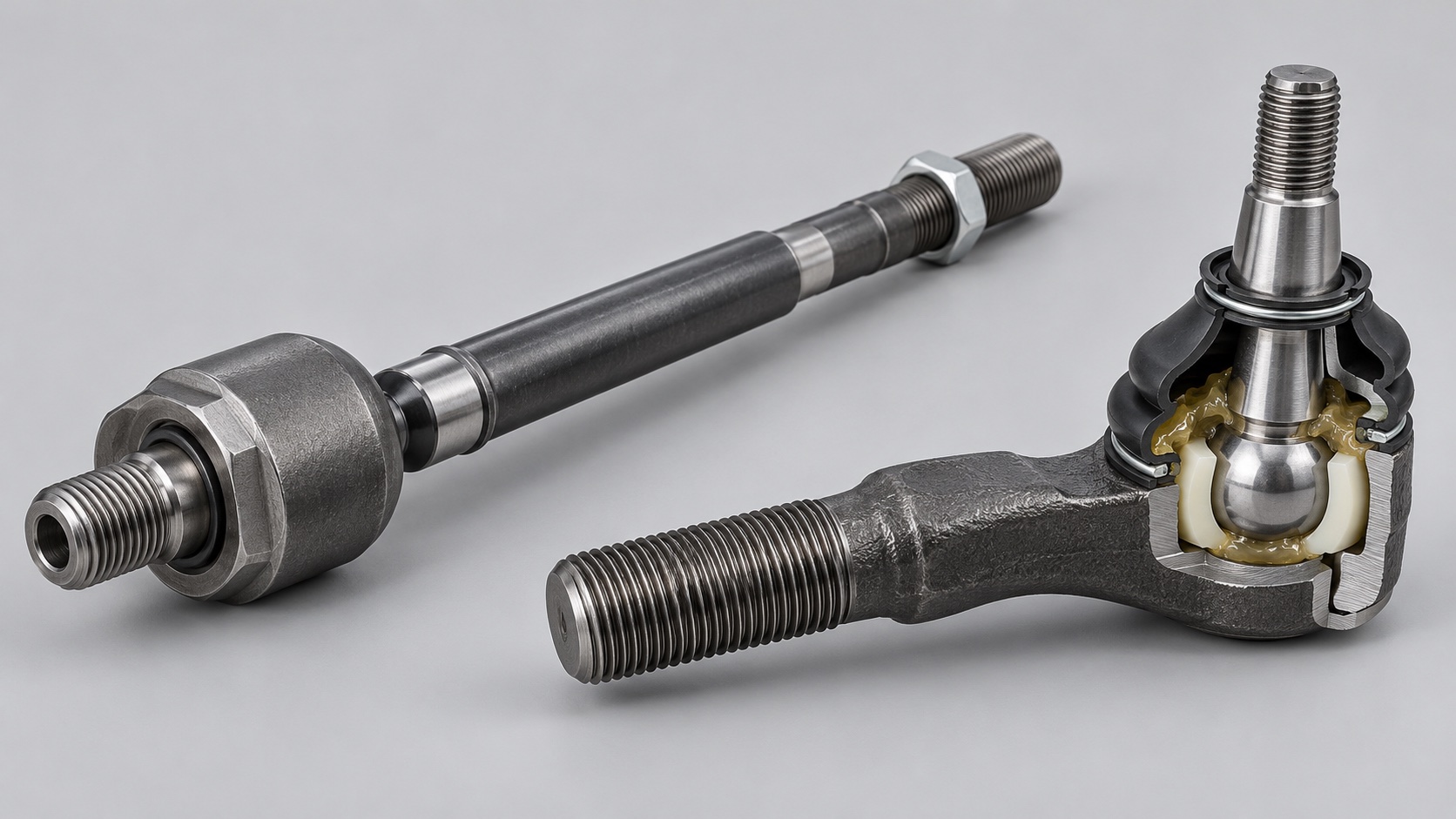

У внутренней тяги длинный стальной стержень соединён с осевым шарниром у рейки. Шарнир закрывает гофрированный чехол рейки. На другом конце стержня резьба связывает его с наружным наконечником и позволяет выполнять предусмотренную конструкцией регулировку схождения. В наружном наконечнике сферическая головка пальца опирается на вкладыш в корпусе; смазку и рабочие поверхности от воды защищает пыльник. Палец закрепляется в поворотном кулаке способом, заданным автомобилем. Иллюстрация показывает условный разрез, а не универсальную сборку.
Почему исполнения различаются
Наконечники бывают с разной ориентацией пальца, формой корпуса, резьбой, посадочным конусом, длиной и направлением резьбы. Внутренние тяги отличаются креплением к рейке и наружной резьбой. Иногда левая и правая стороны не взаимозаменяемы. Разнятся состав комплекта, уплотнение и защита от грязи. Ни одно исполнение не является лучшим для всех машин: геометрию определяет рулевой механизм конкретной модели.
Подбор и признаки износа
Сверяют VIN и официальный каталог, сторону, модель рейки, длину, обе резьбы, конус пальца и комплект крепежа. Стук, люфт руля, неустойчивость траектории или неравномерный износ шин требуют проверки всей рулевой и подвески, а не заказа наконечника по одному симптому. Мастер отличает люфт внутреннего шарнира от наружного, проверяет пыльники и соседние соединения.
Профессиональная сноска. После замены детали геометрию колёс проверяют и регулируют по процедуре автомобиля; число оборотов старого наконечника не заменяет измерения схождения.
Первоисточники
- ZF Aftermarket — Steering and Chassis Parts. Дата публикации: не указана. Проверено 23.10.2026.
- ZF Aftermarket — Steering and Chassis Parts for Passenger Cars. Дата публикации: не указана. Проверено 23.10.2026.
