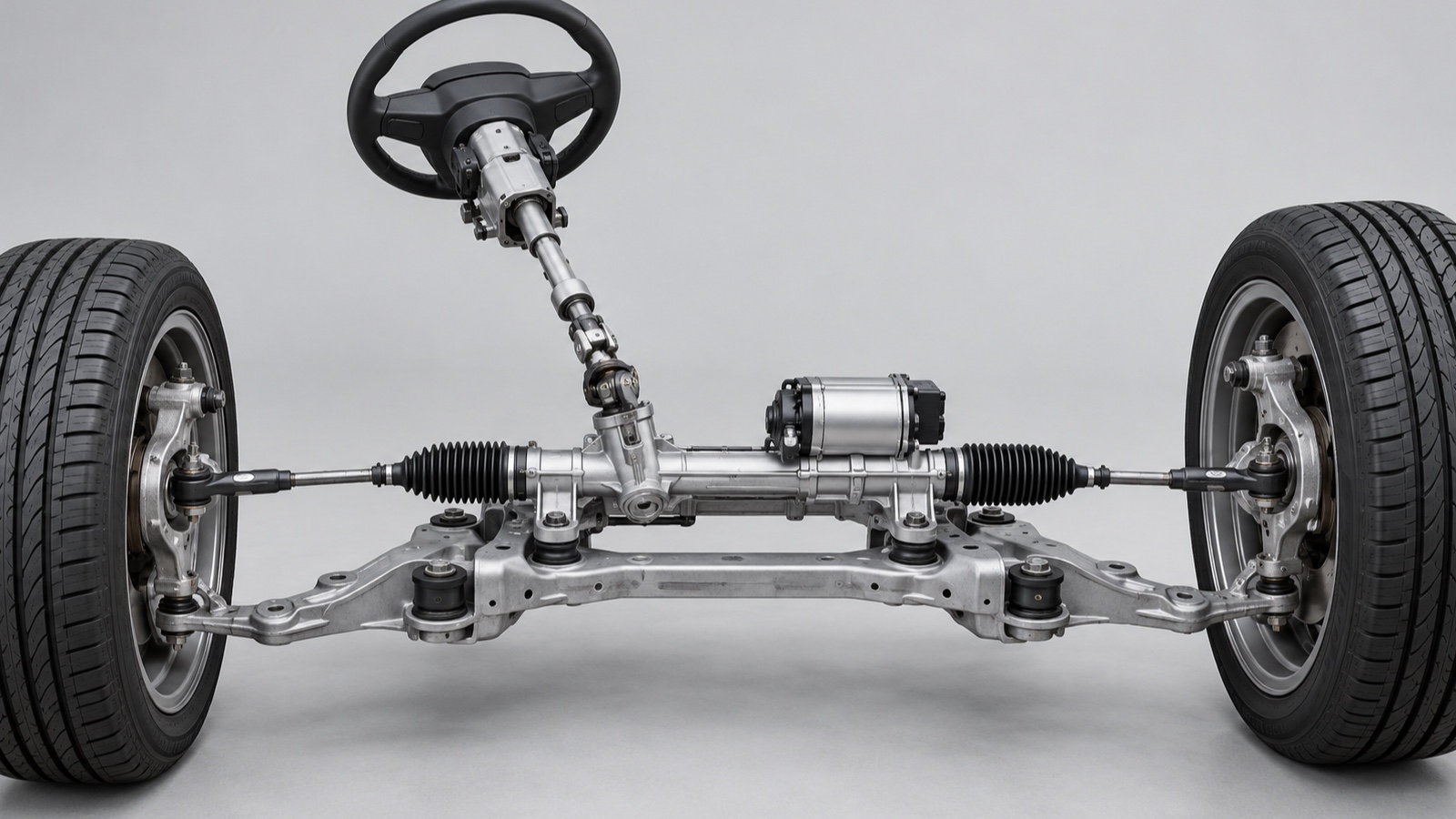

Рулевое управление превращает вращение руля в согласованный поворот передних колёс. В распространённой реечной схеме рулевой вал вращает шестерню-рееку, а та двигается влево или вправо. Внутренние тяги и наружные наконечники передают это движение к поворотным кулакам.
Механическая цепочка
Руль соединён с колонкой, в которой могут быть шарниры, телескопические секции и элементы пассивной безопасности. Корпус рейки закреплён на кузове или подрамнике. Пыльники закрывают шарниры и зубчатую зону от воды и грязи. Наконечники имеют шаровые шарниры: они передают усилие и одновременно позволяют подвеске двигаться.
Зачем нужен усилитель
Без усилителя всю силу создаёт водитель. В гидравлической системе насос создаёт давление жидкости, которое помогает сдвигать рейку. В электрогидравлической схеме насос вращает электромотор. В EPS электромотор помогает на колонке, шестерне или самой рейке. Датчики оценивают поворот и усилие на руле, а блок управления меняет помощь с учётом скорости и режима движения.
Что значит люфт или тяжёлый руль
Люфт, стук, скрип, неравномерное усилие или увод машины не указывают на одну деталь. Проверяют шарниры колонки, крепления рейки, тяги и наконечники, пыльники, подшипники стоек, шины и геометрию. Для гидравлики добавляют жидкость, шланги и насос; для EPS — питание, датчики, проводку, ошибки и калибровки.
Безопасность. Заметный люфт, закусывание или внезапная потеря усиления требуют проверки до дальнейшей поездки. После замены тяг, наконечников или рейки обычно проверяют углы установки колёс по документации автомобиля.
Первоисточники
- ZF Aftermarket — Function Principle of Electro-Hydraulic Power Steering. Дата публикации: не указана. Проверено 08.10.2026.
- ZF — Electrically Powered Steering, Belt Drive. Дата публикации: не указана. Проверено 08.10.2026.
