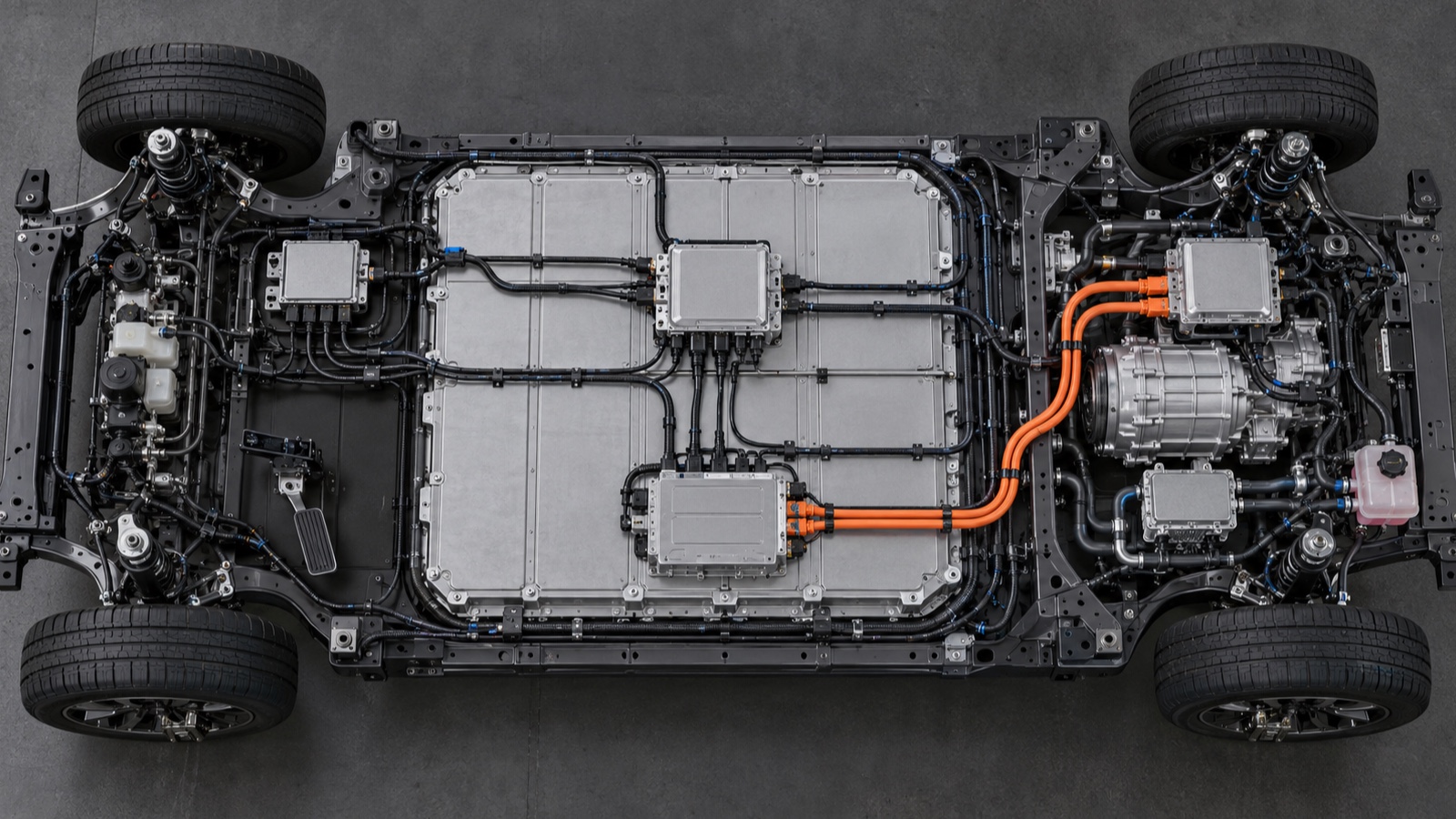

Электромобиль не управляется одним «мозгом». Вместо этого несколько блоков обмениваются сигналами. BMS следит за тяговой батареей, контроллер инвертора управляет током мотора, а блоки тормозов, зарядки и климата отвечают за свои контуры. VCU, или vehicle control unit, может координировать эти системы на уровне силовой установки.
Как формируется команда на момент
Нажатие педали не идёт напрямую к мотору. Контроллер получает положение педали, скорость колёс, режим движения и ограничения от BMS, инвертора и термосистемы. Затем он рассчитывает допустимый момент и передаёт команду приводу. При отпускании педали или торможении та же координация распределяет замедление между рекуперацией и фрикционными тормозами.
Какие датчики нужны
Набор зависит от архитектуры. Обычно системе нужны данные о токе, напряжении и температуре батареи; температуре мотора и силовой электроники; положении ротора; скорости колёс; положении педалей и селектора. Сигнал может быть аналоговым, цифровым или передаваться по автомобильной сети. Один показатель нередко проверяют несколькими независимыми каналами.
Почему ошибка не равна неисправному блоку
Код связи может появиться из-за питания 12 В, массы, разъёма, проводки, помех или другого участника сети. Неправдоподобный сигнал датчика может быть следствием его поломки, но также нарушения питания или сигнальной цепи. Поэтому диагностика сопоставляет коды, статусы блоков, фактические сигналы и схему конкретного автомобиля. Замена блока может требовать программирования, кодирования и калибровок.
Высоковольтная безопасность. Этот материал объясняет архитектуру, а не ремонт. Не вскрывайте батарею и высоковольтные блоки, не обходите interlock и не выполняйте измерения под напряжением без допуска и штатной процедуры.
Первоисточники
- Bosch Mobility — Vehicle control unit. Дата публикации: не указана. Проверено 08.10.2026.
- Bosch Mobility — The E/E architecture of the future. Дата публикации: не указана. Проверено 08.10.2026.
- U.S. DOE AFDC — How Do All-Electric Cars Work?. Дата публикации: не указана. Проверено 08.10.2026.
