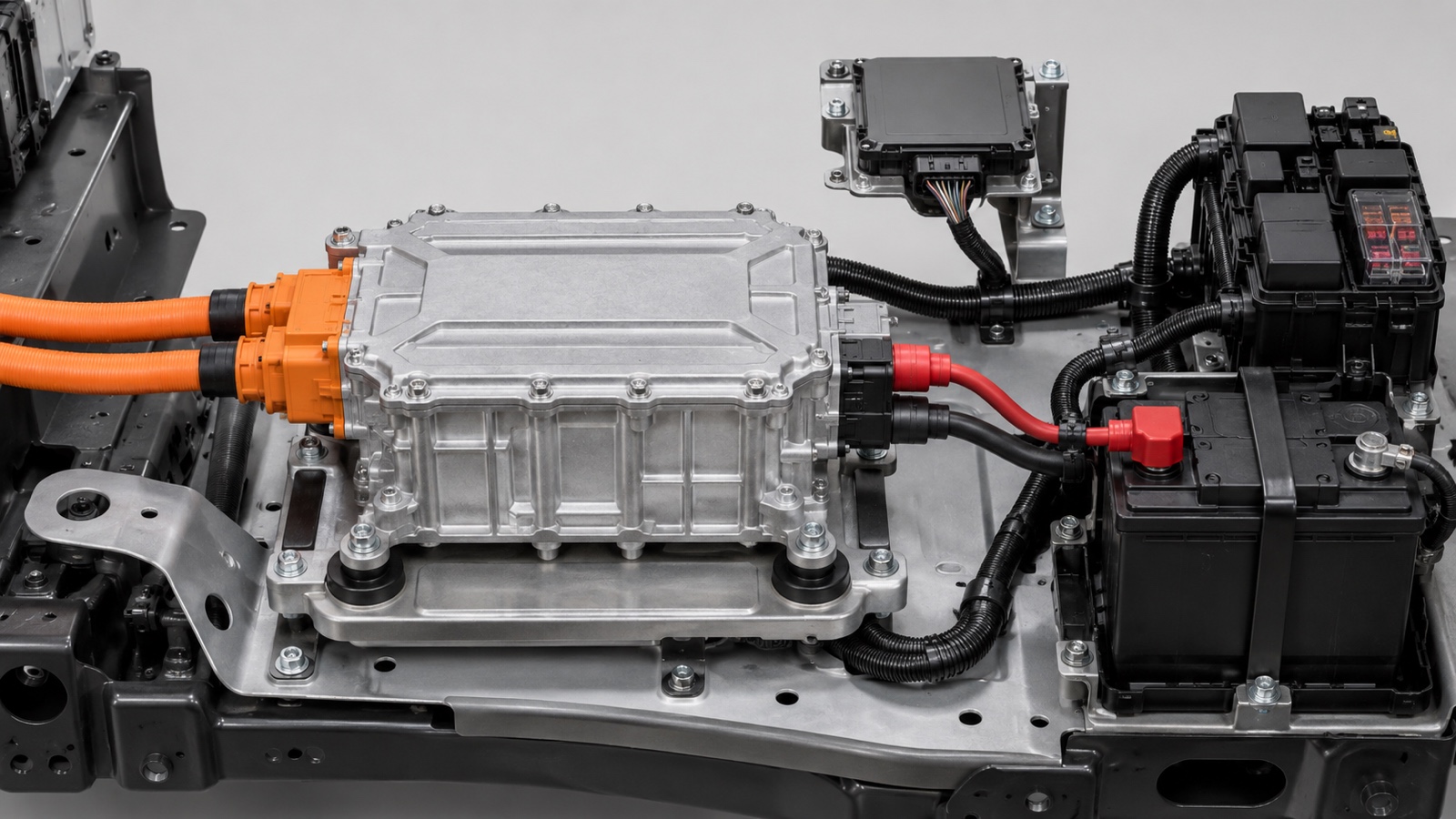

В электромобиле есть высоковольтная тяговая система и отдельная низковольтная сеть. Фары, замки, мультимедиа, блоки управления, насосы и реле не подключают прямо к тяговой батарее. DC/DC-преобразователь понижает её постоянное напряжение до уровня, который нужен обычным потребителям, и поддерживает заряд вспомогательной батареи.
Зачем нужна отдельная батарея
Вспомогательная батарея питает охрану, связь, замки и управляющие цепи, когда высоковольтная часть отключена. Именно низковольтная сеть подаёт питание на контроллеры, которые проверяют автомобиль и дают команду на замыкание высоковольтных контакторов. Поэтому заряженная тяговая батарея сама по себе не гарантирует, что машина перейдёт в готовность к движению.
Как проходит энергия
После безопасного включения высоковольтной шины DC/DC получает постоянный ток от тяговой батареи, преобразует его и питает низковольтную сеть. Одновременно он заряжает вспомогательную батарею. Предохранители и распределительный блок разделяют потребителей на защищённые цепи. Напряжение, мощность, охлаждение и алгоритм работы зависят от архитектуры автомобиля: одна схема не описывает все BEV, HEV и PHEV.
Что замечает водитель
При проблеме низковольтной сети возможны нестабильное включение, множество несвязанных предупреждений, сбои замков или отсутствие режима готовности. Такие признаки не доказывают отказ DC/DC: причиной могут быть вспомогательная батарея, клеммы, масса, предохранитель, проводка или управление. Профессиональная диагностика сопоставляет напряжение и ток с состоянием автомобиля и кодами нескольких блоков.
Высокое напряжение. Материал объясняет архитектуру и не является инструкцией по ремонту. Не вскрывайте преобразователь, не разъединяйте оранжевые кабели и не выполняйте измерения высоковольтной части без допуска, документации и штатных средств защиты.
Подбор и замена
Для каталожного запроса нужны VIN, вариант силовой установки и подтверждённый номер узла. Корпус может объединять DC/DC с бортовым зарядным устройством или распределительной коробкой. Совпадение разъёмов не подтверждает совместимость программного обеспечения, мощности, охлаждения и протоколов связи.
Первоисточники
- U.S. Department of Energy AFDC — How Do All-Electric Cars Work?. Дата публикации: не указана. Проверено 04.10.2026.
