Тяговая батарея хранит энергию в виде постоянного тока, а большинство тяговых электродвигателей управляются многофазным переменным током. Инвертор связывает эти две части: силовые полупроводники быстро переключают напряжение, а контроллер задаёт ток и частоту в соответствии с запросом автомобиля.
От батареи к колёсам

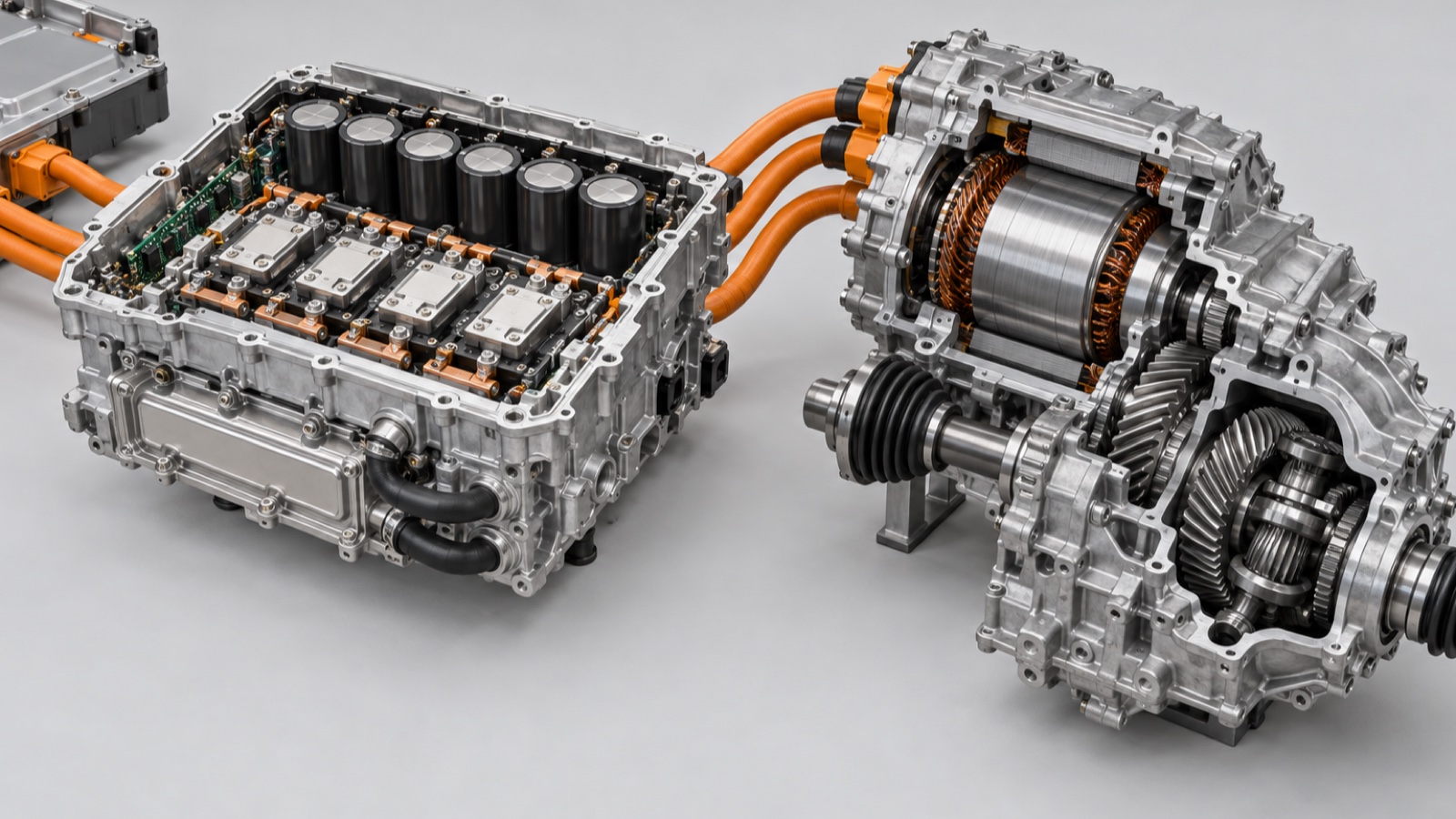

Высоковольтная DC-шина приходит в инвертор через защищённые соединения. Внутри находятся силовые модули, конденсаторы, токовые и температурные датчики, управляющая электроника и охлаждаемое основание. Инвертор формирует ток для обмоток статора; магнитное поле создаёт момент на роторе. Одноступенчатый редуктор уменьшает обороты и увеличивает момент, а дифференциал распределяет его между колёсами.
Что происходит при рекуперации
При замедлении мотор может работать генератором. Энергия идёт через инвертор обратно к DC-шине и батарее. Доступная рекуперация зависит от заряда и температуры батареи, сцепления шин, скорости и ограничений системы; фрикционные тормоза остаются частью автомобиля.
Почему архитектуры различаются
Мотор, инвертор и редуктор могут быть отдельными агрегатами или единым приводным модулем. Машина может иметь один, два и более моторов. Тип двигателя, напряжение платформы, передаточное отношение, охлаждение, программная конфигурация и разъёмы определяют совместимость.
При диагностике рассматривают узел целиком: ошибки изоляции, перегрев, нарушения датчиков положения ротора, силовой электроники и охлаждения могут давать похожие ограничения мощности. Замена агрегата без чтения кодов и измерений не подтверждает причину.
Высокое напряжение. Материал объясняет устройство и не является инструкцией по ремонту. Вскрытие инвертора, отключение interlock и работа с HV-соединениями выполняются только обученным персоналом по процедуре изготовителя.
Первоисточники
- U.S. DOE AFDC — How Do All-Electric Cars Work?. Дата публикации: не указана. Проверено 02.10.2026.
- ZF — Drive Unit. Дата публикации: не указана. Проверено 02.10.2026.
