Когда электромобиль получает переменный ток от AC-точки, тяговой батарее нужен постоянный ток. Преобразование выполняет бортовое зарядное устройство — onboard charger, или OBC. Оно расположено в автомобиле и работает вместе с управлением зарядкой и батареей. Настенная AC-станция обычно не подменяет этот преобразователь: она обеспечивает подключение и согласование питания.
Путь энергии
При AC-зарядке энергия идёт от источника через зарядный разъём к OBC, затем в высоковольтную часть и тяговую батарею по архитектуре конкретной машины. Устройство контролирует преобразование и условия процесса, а блоки автомобиля обмениваются данными о допустимой зарядке. При DC fast charge внешний преобразователь выдаёт постоянный ток: путь к батарее в типовой архитектуре минует AC-преобразование в OBC. Компоненты защиты и коммутации при этом остаются критичными; схемы разных моделей нельзя считать одинаковыми.
Что находится в модуле

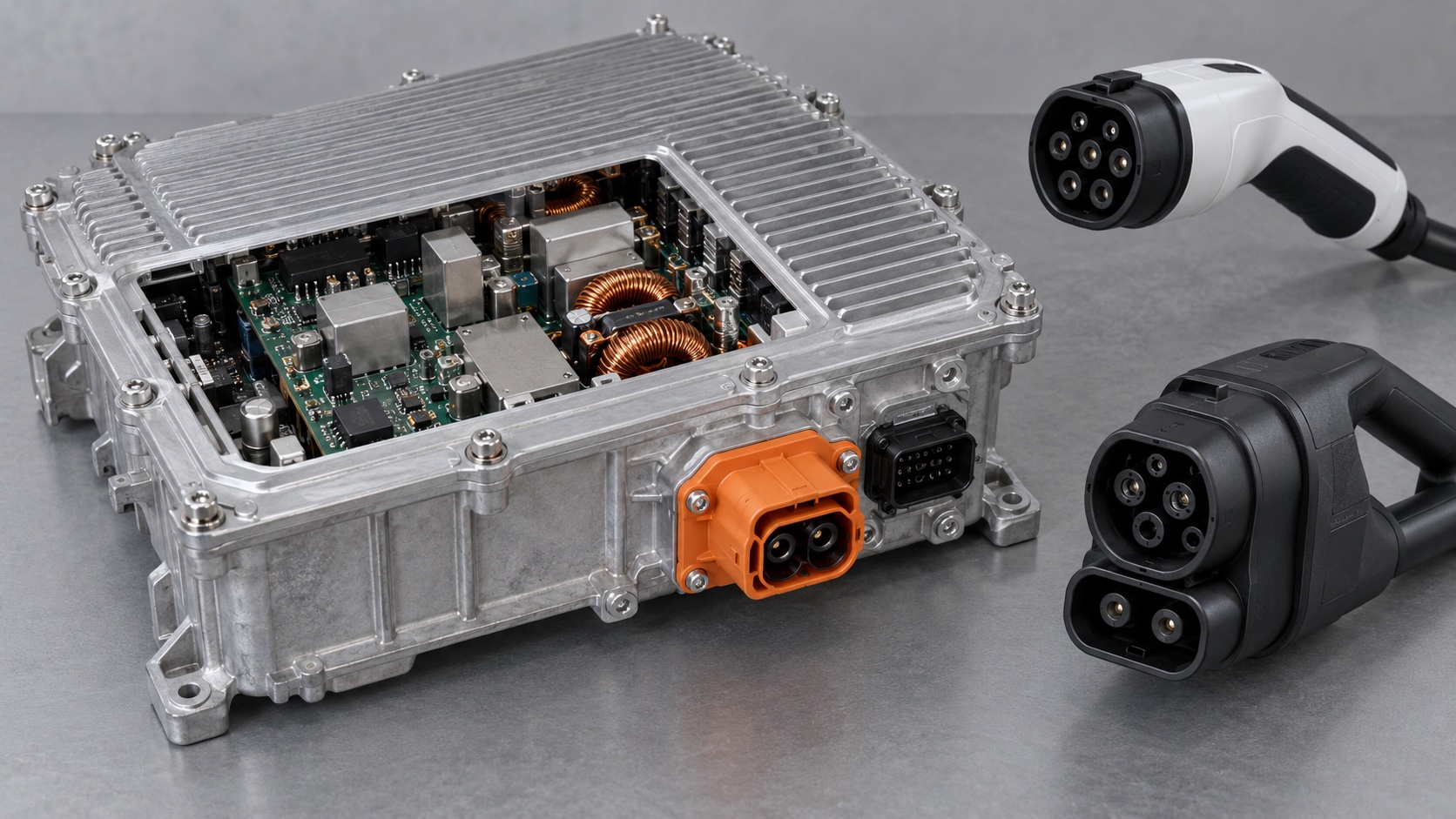

В герметичном корпусе располагаются силовая электроника, магнитные элементы, фильтрация и управление. Отвод тепла может быть воздушным или жидкостным — это зависит от проекта автомобиля. Некоторые производители объединяют OBC с DC/DC-преобразователем в одном корпусе, другие используют отдельные модули. Внешнее сходство алюминиевых блоков не говорит об их функциях, мощности или совместимости.
Если зарядка не начинается
Сообщение об ошибке AC-зарядки не доказывает поломку OBC. Сервис проверяет совместимость оборудования, состояние разъёма и кабеля, доступное питание, сообщения системы, температурные условия и связанные блоки по диагностической процедуре автомобиля. Поломка может находиться вне преобразователя. При выборе заменяемого модуля нужны точный номер и конфигурация автомобиля; напряжение и геометрия разъёма на глаз не определяются.
Профессиональная сноска. Номинальная мощность OBC ограничивает доступную скорость AC-зарядки наряду с источником и условиями батареи; заявленная мощность станции не гарантирует такую же мощность на батарее.
Безопасность. Высоковольтная часть опасна для жизни. Этот материал не является инструкцией по самостоятельному ремонту: вскрытие модуля и любые работы с высоковольтной системой выполняет подготовленный персонал по процедурам производителя автомобиля.
Первоисточники
- U.S. Department of Energy, Alternative Fuels Data Center — How Do All-Electric Cars Work?. Дата публикации: не указана. Проверено 15.10.2026.
- HELLA — New High Voltage PowerBox. Дата публикации: 12.09.2024. Проверено 15.10.2026.
