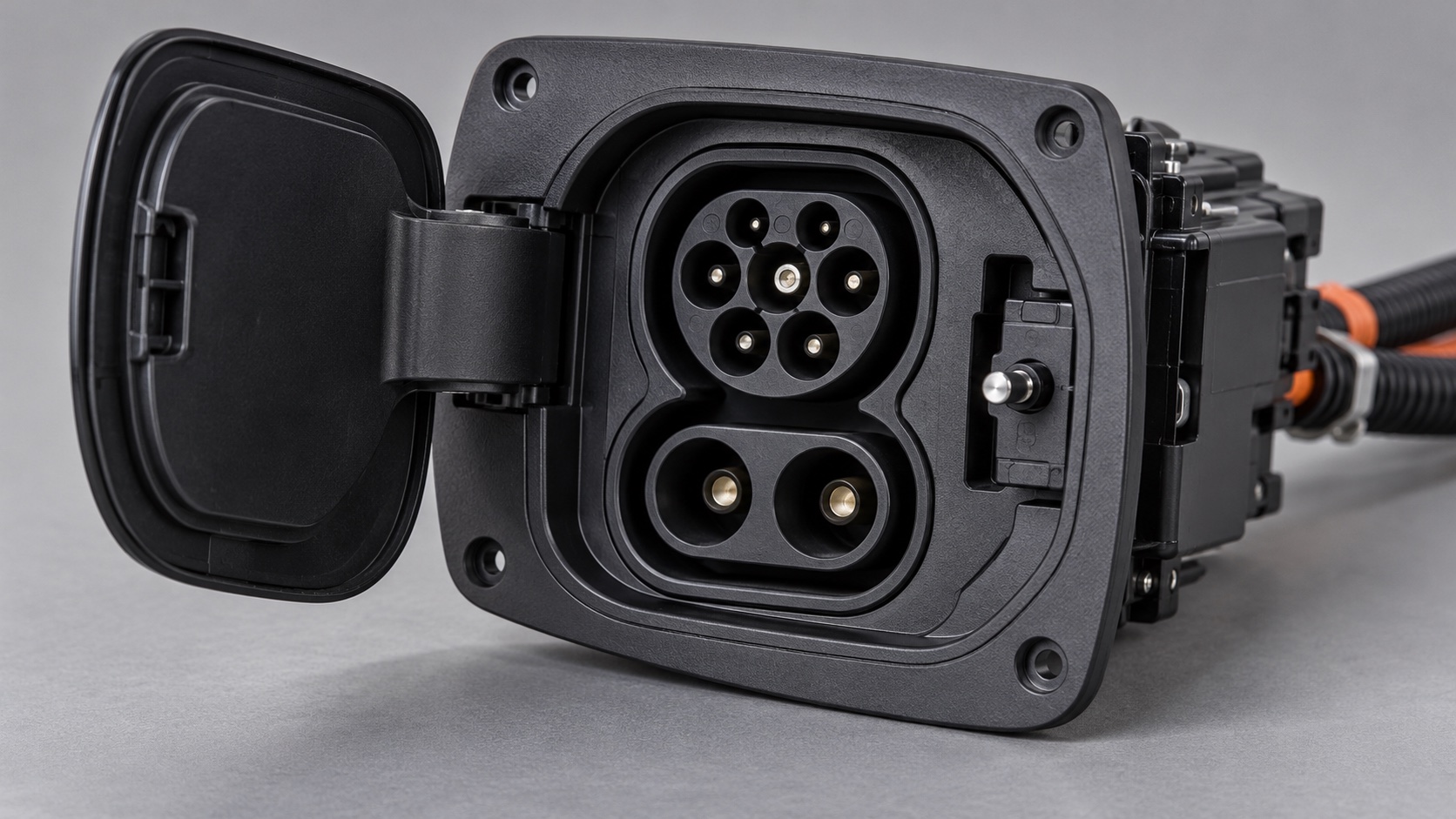

Зарядный порт — интерфейс между автомобилем и зарядным оборудованием. Он должен не только передавать энергию, но и позволять системе понять, что штекер соединён правильно. Варианты разъёмов зависят от рынка и автомобиля: совпадение внешнего контура вилки нельзя принимать за подтверждение электрической и программной совместимости. Комбинированный CCS-порт в одной из региональных версий использует верхнюю область для AC-зарядки и два крупных нижних контакта для DC-зарядки. У других стандартов геометрия и логика иные.
Из каких частей состоит узел
В составе порта есть изолирующий корпус, силовые контакты, контакты сигналов и защитного соединения, уплотнения, задний жгут и крепление к кузову. Крышка защищает доступную часть от грязи и воды, но сама по себе не делает повреждённый контакт исправным. В некоторых системах отдельный привод фиксирует штекер на время зарядки; датчики и контроллер могут отслеживать состояние соединения. Не каждый порт содержит одинаковые датчики температуры или одинаковый замок: состав уточняют по документации конкретной модели.
Что происходит при подключении
Сначала механически сопрягаются вилка и порт. Затем автомобиль и станция обмениваются служебными сигналами и согласуют режим; только после необходимых проверок система разрешает передачу энергии. При AC-зарядке преобразование переменного тока в постоянный обычно выполняет бортовое зарядное устройство. При DC-зарядке преобразование находится на стороне станции, а автомобиль управляет допустимым режимом батареи. Блокировка штекера и контроль температуры могут входить в защитную логику, но последовательность действий отличается между архитектурами.
Если зарядка не начинается
Причина может быть в станции, кабеле, несовместимом интерфейсе, загрязнении или повреждении доступной части порта, механизме фиксации, сигналах связи либо в самом автомобиле. Владелец может лишь сверить разрешённый тип оборудования, осмотреть порт снаружи без прикосновения к контактам и прочитать сообщение машины. Повторяющаяся ошибка, нагрев, запах или видимое повреждение требуют прекратить использование и обратиться к подготовленному специалисту. Подбор замены ведут по VIN и подтверждённому номеру узла, включая вариант стандарта и жгута.
Высоковольтная безопасность. Это описание устройства, не инструкция по самостоятельному ремонту. Нельзя обходить блокировку, разбирать порт, вскрывать батарею или работать с высоковольтной цепью под напряжением.
