При AC-зарядке станция подаёт переменный ток, а бортовое зарядное устройство автомобиля преобразует его в постоянный ток для тяговой батареи. Подключение кабеля не означает немедленное начало передачи энергии. Автомобиль и зарядное оборудование должны определить соединение, согласовать допустимые условия и получить разрешение от управляющих систем. Точная последовательность и названия блоков зависят от архитектуры автомобиля и стандарта разъёма.
Путь от штекера до батареи

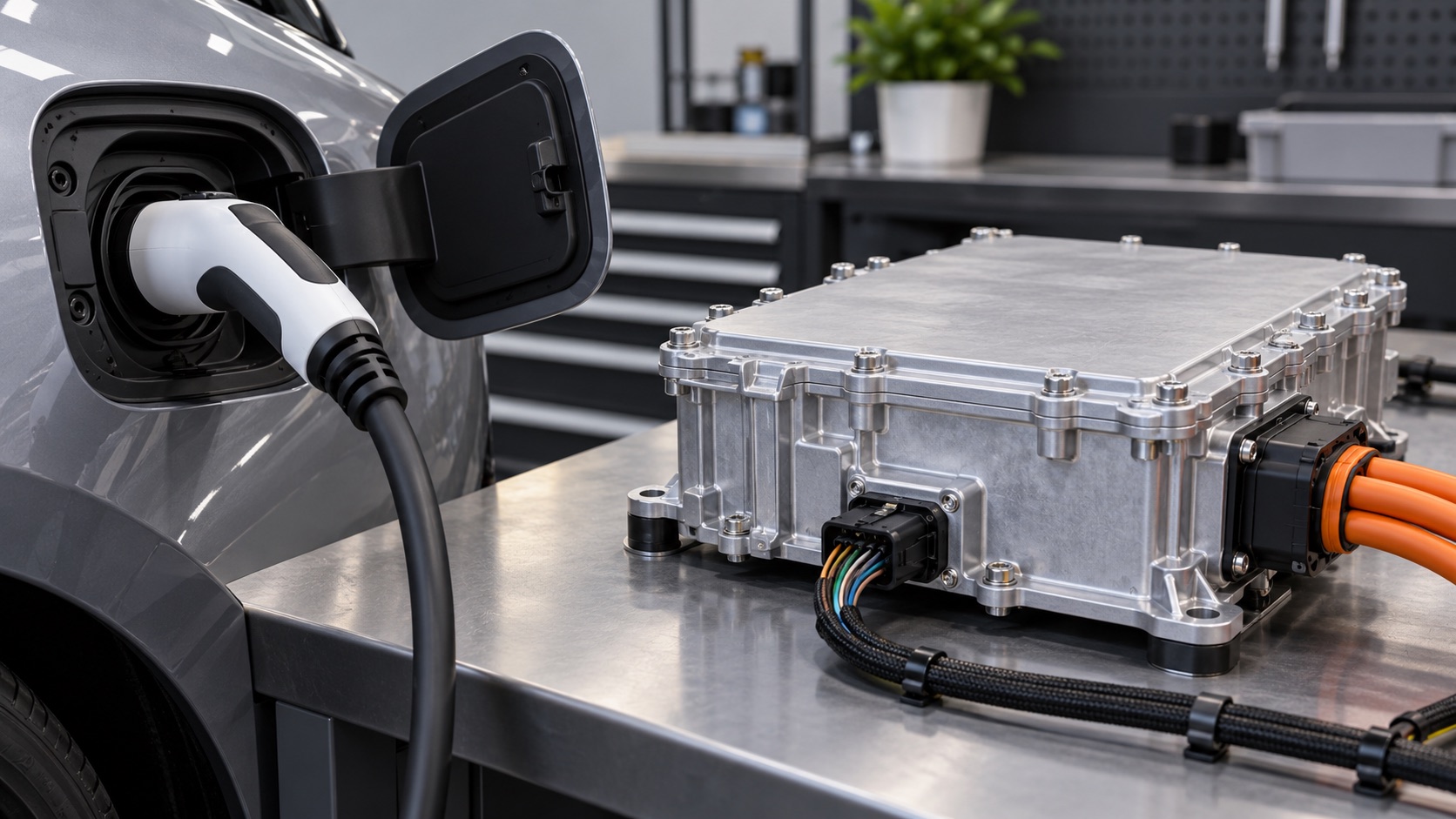

Сначала автомобиль распознаёт подключение через сигнальные контакты зарядного порта. Узел зарядной коммуникации обменивается состояниями с оборудованием; в конкретной конструкции он может контролировать фиксацию штекера, температуру контактов и готовность автомобиля. Управляющий блок разрешает зарядку только при выполнении необходимых условий. После этого бортовое зарядное устройство принимает AC и преобразует его в DC, а система управления батареей отслеживает параметры батареи. Источник питания 12 В и низковольтная сеть обеспечивают работу контроллеров и исполнительных механизмов.
Почему процесс может не стартовать
Возможны неполная посадка штекера, ошибка фиксации, отказ связи, отсутствие разрешения автомобиля, ограничение оборудования, перегрев контактов или неисправность самого бортового зарядного устройства. Похожее сообщение на панели не определяет виновный компонент. Сервис сравнивает состояние порта, сигналы связи, статусы блоков, диагностические коды и документацию конкретной модели. Владелец может безопасно проверить только доступные ему сообщения и состояние совместимого зарядного оборудования по инструкции; разбирать порт или силовые блоки нельзя.
AC и DC не следует смешивать
При быстрой DC-зарядке преобразование из сети происходит вне автомобиля, поэтому путь энергии отличается от AC. Даже если разъём объединяет контакты двух режимов, оборудование и допустимая мощность определяются совместимостью автомобиля, станции и кабеля. Одно название разъёма не гарантирует одинаковую скорость зарядки. Категории компонентов для сервиса — зарядный порт, блок коммуникации, бортовое зарядное устройство, низковольтная сеть и охлаждение, но подбор требует официальной применимости.
Высокое напряжение. Это объяснение принципа работы, а не инструкция по самостоятельному ремонту. Диагностику и ремонт высоковольтной части выполняет подготовленный персонал по документации автомобиля.
Первоисточники
- Bosch Mobility — Vehicle charge communication unit. Дата публикации: не указана. Проверено 27.10.2026.
- Bosch Mobility — Charger-converter. Дата публикации: не указана. Проверено 27.10.2026.
- U.S. Department of Energy — Electric Vehicle Supply Equipment Infrastructure – Federal Fleet Training. Дата публикации: не указана. Проверено 27.10.2026.
