Радиатор отводит тепло от охлаждающей жидкости в окружающий воздух. Жидкость проходит через тонкие трубки сердцевины; между ними расположены ламели, увеличивающие площадь отдачи тепла. Воздух проходит сквозь сердцевину при движении автомобиля или при работе вентилятора. Насос создаёт циркуляцию, а термостат определяет путь жидкости в типовой системе двигателя. Радиатор сам не регулирует температуру открытия контура.
Что видно в разрезе

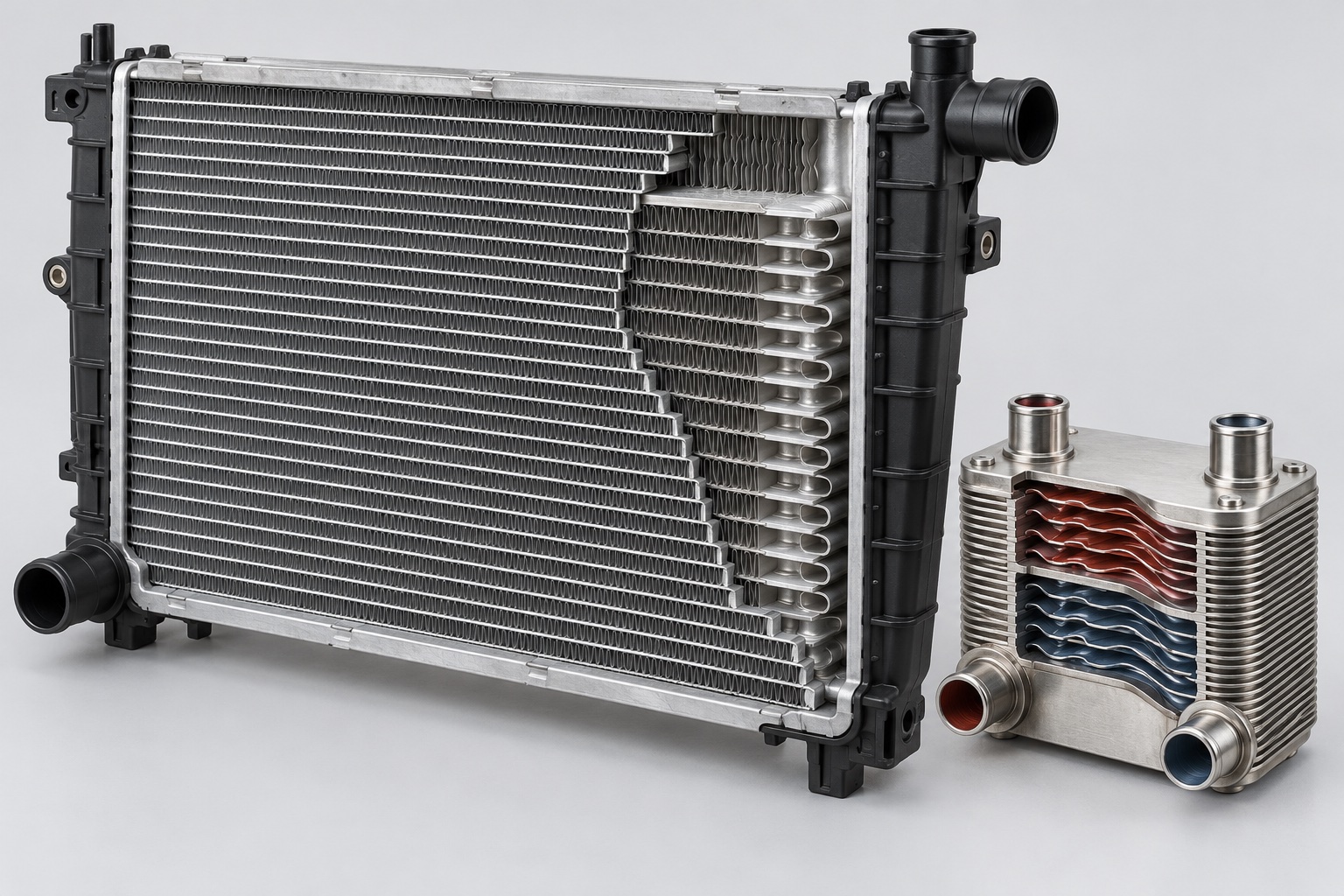

У распространённого исполнения есть сердцевина из алюминиевых трубок и ламелей, боковые бачки, уплотнённые соединения, патрубки и точки крепления. В некоторых конструкциях в один узел встроены дополнительные контуры или крепления для вентилятора и конденсора. На рисунке показан отдельный пластинчатый теплообменник: две среды идут по разным каналам и обмениваются теплом через металлические стенки, не смешиваясь при исправном узле. Его назначение может быть иным — например, для масла, жидкости или холодильного контура. Схему конкретного автомобиля нужно смотреть отдельно.
Разновидности и различия
Радиаторы различаются размером и плотностью сердцевины, ориентацией и числом патрубков, материалом бачков, расположением штуцеров и крепёжных точек. Теплообменники бывают трубчатыми или пластинчатыми, с разными парами рабочих сред и местом установки. Нельзя считать более толстую сердцевину или большее число пластин универсальным улучшением: систему рассчитывают вместе с насосом, вентилятором и компоновкой передней части машины. В электромобиле радиатор может обслуживать отдельный контур батареи или силовой электроники, поэтому внешнее сходство с моторным радиатором не означает одинаковую роль.
Подбор и признаки для сервиса
При подборе по официальному каталогу сверяют идентификатор автомобиля и вариант системы, размеры сердцевины, патрубки, крепления, наличие встроенного теплообменника, датчиков и разъёмов. Следы утечки, повреждённые ламели, загрязнение наружной поверхности или нарушенный поток воздуха требуют осмотра. Перегрев не доказывает неисправность радиатора: похожие проявления дают термостат, насос, вентилятор, воздух в системе и датчики. Сервис проверяет контур по процедуре изготовителя и после ремонта применяет предусмотренную жидкость и порядок удаления воздуха.
Профессиональная сноска. У радиатора с дополнительным встроенным контуром неверная конфигурация штуцеров способна сделать внешне похожий узел непригодным для конкретной схемы.
Первоисточники
- HELLA — Engine cooling: design and function. Дата публикации: не указана. Проверено 30.10.2026.
- HELLA — Thermal Management Radiator, product information. Дата публикации: 2026. Проверено 30.10.2026.
- HELLA — Thermal management in electric and hybrid vehicles. Дата публикации: не указана. Проверено 30.10.2026.
