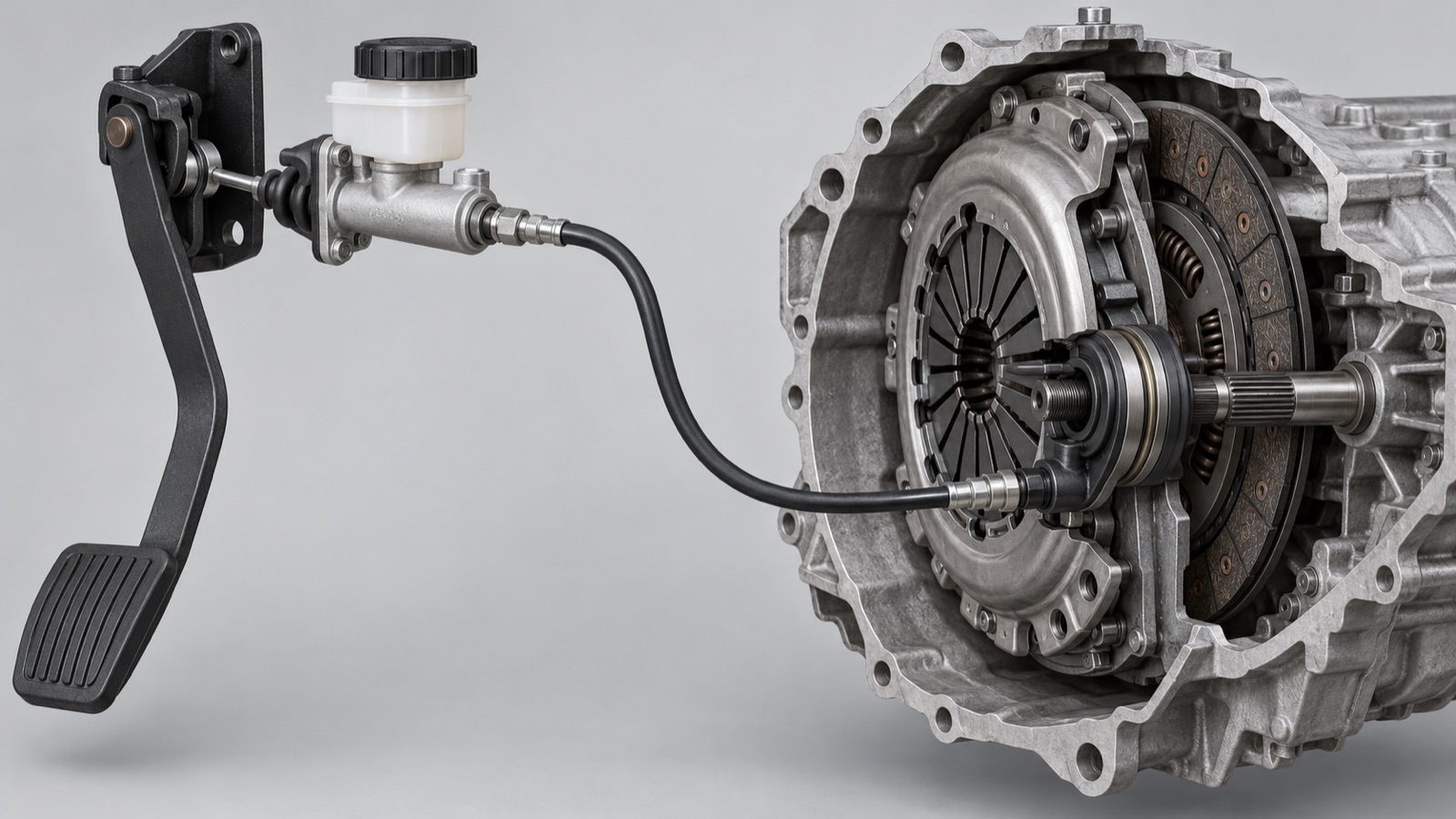

Чтобы переключить передачу на машине с механической коробкой, водитель временно разъединяет двигатель и трансмиссию. В гидравлическом приводе педаль перемещает поршень главного цилиндра. Давление жидкости по магистрали передаётся рабочему цилиндру, который воздействует на механизм выключения сцепления. При отпускании педали узлы возвращаются в исходное положение.
Два варианта рабочего узла
Наружный рабочий цилиндр расположен вне картера коробки и двигает вилку, связанную с выжимным подшипником. Концентрический рабочий цилиндр, или CSC, расположен вокруг входного вала коробки и объединён с выжимным узлом. Снаружи коробки его обычно не видно. Такое различие важно при диагностике и заказе деталей: одинаковая жалоба может касаться разных по конструкции узлов.
Что означает мягкая или проваливающаяся педаль
Причиной могут быть утечка, воздух в контуре, неисправный главный или рабочий цилиндр, магистраль либо механика самого сцепления. Если передачи включаются с трудом, нельзя автоматически обвинять фрикционный диск. По данным ZF, неполное выключение сцепления бывает связано и с выжимным механизмом, и с другими компонентами. Сервис проверяет уровень жидкости, следы утечки, ход педали, внешние цилиндры и состояние узлов по документации машины.
Что сверять при подборе
Нужны VIN, тип коробки и подтверждённый номер. У главного цилиндра различаются крепление, шток, подвод жидкости и соединение магистрали. У рабочего — положение, разъём линии и рабочая геометрия. Для CSC критичны размеры и совместимость с конкретной коробкой и комплектом сцепления. Внешнее сходство корпуса не подтверждает применимость.
Профессиональная сноска. После замены компонентов контур обслуживают только жидкостью и способом, предписанными производителем автомобиля; неверная процедура может оставить воздух или повредить узел.
Первоисточники
- ZF Aftermarket — Bleeding the Hydraulic Clutch Actuation System. Дата публикации: не указана. Проверено 09.10.2026.
- ZF Aftermarket — Clutch Doesn't Disengage. Дата публикации: не указана. Проверено 09.10.2026.
