Автомобиль — это не набор независимых деталей, а транспортная система, в которой энергия превращается в движение, водитель задаёт направление и скорость, а несколько контуров одновременно отвечают за устойчивость, остановку, обзор, микроклимат и защиту людей. Деление на системы помогает понять назначение детали и не искать причину неисправности только рядом с заметным симптомом.

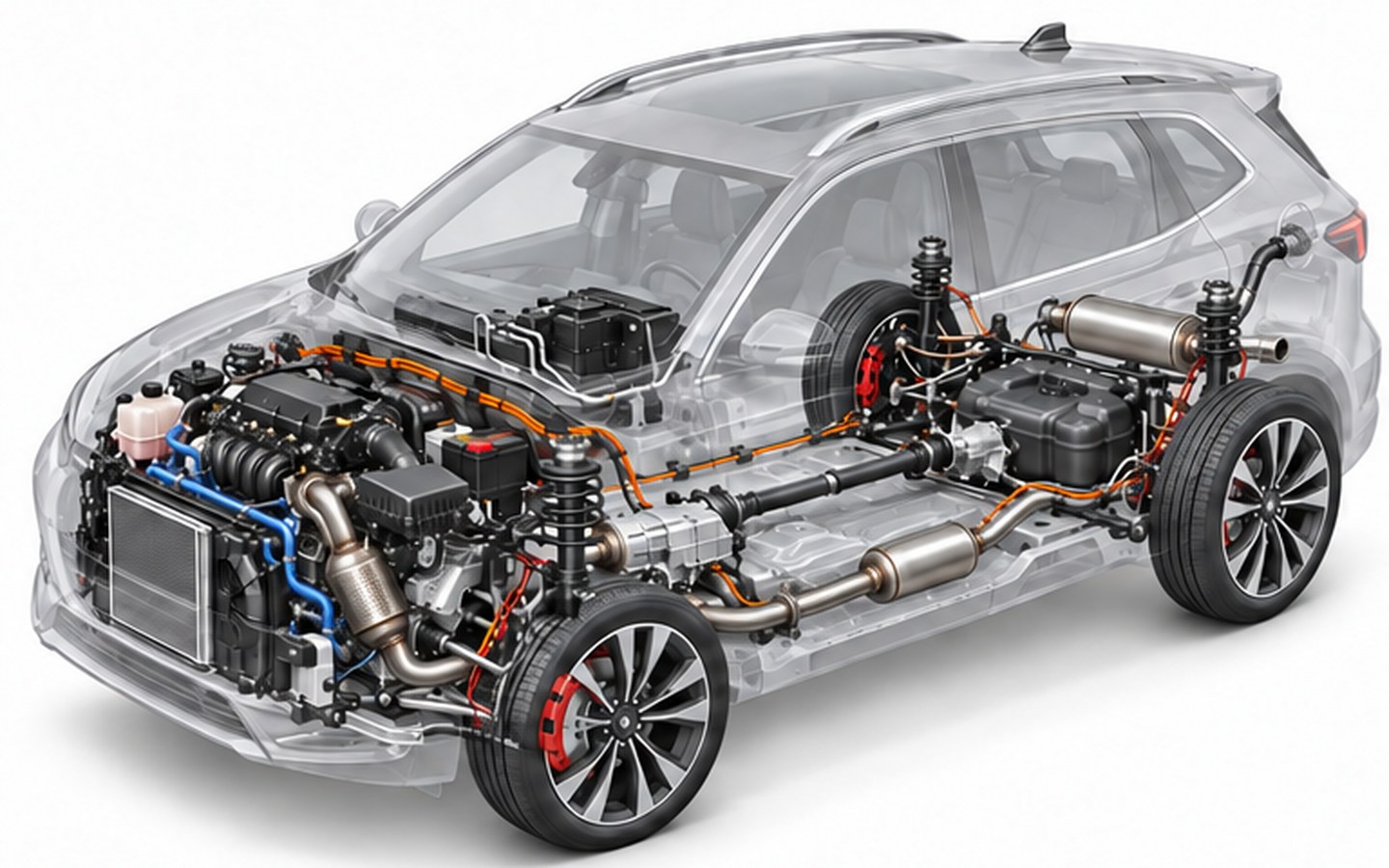

Бензиновый автомобиль: вид спереди слева · стороны автомобиля не зеркалятся; расположение узлов обобщено
Какие системы есть в любом современном автомобиле
Силовая установка создаёт тягу. В машине с ДВС это двигатель с топливной, впускной, выпускной, смазочной и охлаждающей подсистемами. В электромобиле — тяговая батарея, силовая электроника и один или несколько электродвигателей. Гибрид объединяет обе архитектуры и добавляет управление обменом энергии между ними.
Выпуск и глушитель. У бензинового автомобиля газы проходят от выпускного коллектора через нейтрализатор, трубы и резонатор к заднему глушителю, после чего выходят через конечную трубу за бампером. У современного дизеля между двигателем и выходом дополнительно стоят окислительный нейтрализатор, DPF и, во многих версиях, SCR. Точная сторона выхода зависит от модели; в этой обучающей компоновке тракт закреплён справа и не меняет сторону при вращении. У электромобиля такой системы нет. Общая последовательность сверена с материалами HELLA и Bosch.
Трансмиссия передаёт момент к ведущим колёсам и меняет его в нужном диапазоне. К ней относят сцепление или гидротрансформатор, коробку передач, приводы, дифференциал и шарниры. У электромобиля часто используется одноступенчатый редуктор, однако дифференциал и приводы сохраняются.
Ходовая часть включает колёса, шины, ступицы, подвеску и часть несущей структуры. Она держит контакт с дорогой и воспринимает удары. Рулевое управление задаёт направление, а тормозная система управляет замедлением и удержанием машины. Эти узлы влияют друг на друга: люфт ступицы, состояние шин или подвески способны изменить торможение и управляемость.
Электрика и электроника распределяют питание, получают сигналы датчиков и управляют исполнительными механизмами. Даже у электромобиля есть отдельная низковольтная сеть 12 В: она питает свет, замки, блоки управления и должна активировать высоковольтный контур. Диагностика сопоставляет жалобу, фактические параметры, коды неисправностей и механические проверки; один код не всегда называет деталь для замены.
Кузов, климат и безопасность формируют защищённое пространство. Несущий кузов воспринимает нагрузки, пассивная безопасность включает ремни, подушки и зоны деформации, активная — системы, которые помогают избежать аварии. Отопление, вентиляция и кондиционирование поддерживают обзор и температуру, а в электромобиле термоконтур также обслуживает батарею и силовую электронику.
Как читать эту схему при подборе запчастей
Сначала определите систему и точный узел, затем зафиксируйте VIN, модификацию, дату выпуска и параметры установленной детали. Одинаковые модель и год могут иметь разные тормоза, разъёмы, мощность стартера или исполнение подвески. Каталог производителя и подтверждение продавца по VIN надёжнее внешнего сходства. СтартМаркет показывает направления поиска, но не подтверждает совместимость и не продаёт детали.
Продолжение цикла
Далее разберём двигатель, трансмиссию, подвеску, тормоза, электрику, кузов, климат, безопасность и диагностику отдельными главами. Параллельная ветка посвящена электрическому автомобилю. Начать можно с материала «Как устроен электромобиль: подробная схема».
Граница безопасности. Схема объясняет связи систем и не заменяет ремонтную документацию. Работы с тормозами, подушками безопасности, топливом и высоковольтной системой выполняют подготовленные специалисты с предусмотренными изготовителем средствами защиты.
